Esu 51830 SwitchPilot 3. Control de accesorios en sistema digital.

Ref. 51830

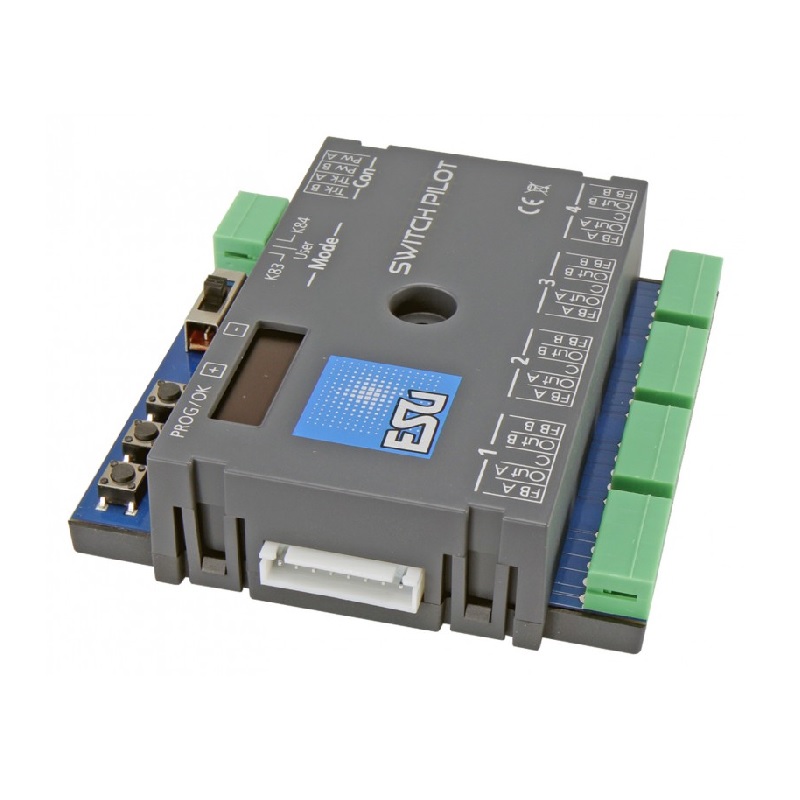

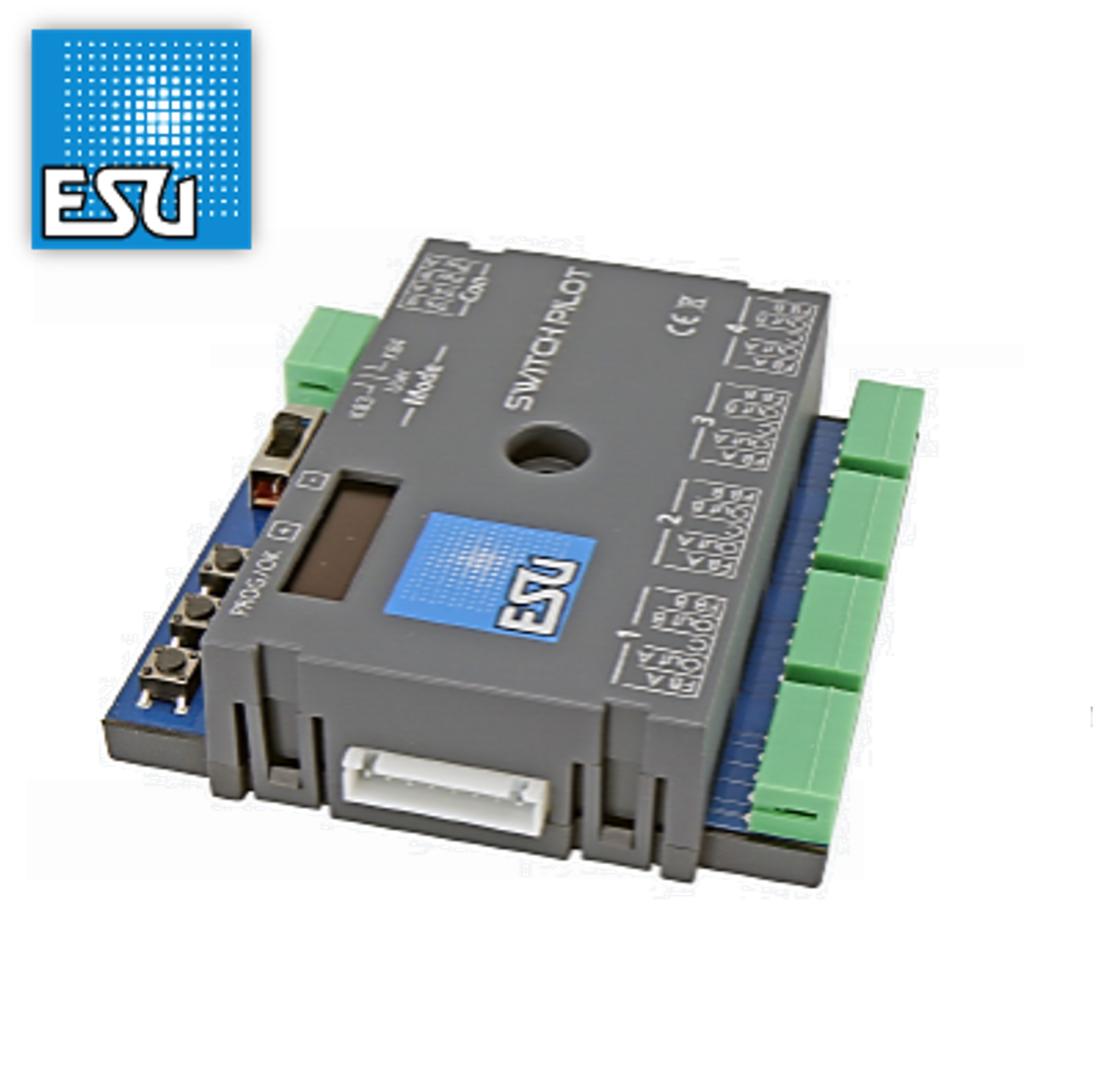

Esu SwitchPilot 3.

SwitchPilot 3, decodificador de accesorios de solenoide de 4 vías, DCC/MM, OLED, con retroalimentación RC, actualizable.

Los decodificadores SwitchPilot 3 están optimizados para su uso fijo en su maqueta y pueden controlar motores de desvío de doble bobina convencionales, señales luminosas, desacopladores magnéticos, bombillas incandescentes u otros dispositivos fijos. Para simplificar la configuración, antes bastante engorrosa, de los decodificadores de accesorios magnéticos, el SwitchPilot 3 incorpora un innovador sistema operativo que consta de una pantalla OLED retroiluminada de 4 líneas y tres botones de entrada.

El SwitchPilot 3 es compatible con múltiples protocolos y puede utilizarse con unidades de control basadas en el sistema Märklin® Motorola® (por ejemplo, 6021, Central Station® o Mobile Station®), así como con unidades de control compatibles con DCC. La configuración puede realizarse tanto en la vía principal como en la vía de programación. Gracias a RailCom®, también se pueden leer los CV.

El SwitchPilot 3 puede alimentarse directamente del sistema digital o de una fuente de alimentación externa de CC o CA. Dispone de un total de ocho salidas de transistor, agrupadas en cuatro pares de salida (1 a 4). Cada par de salida contiene dos salidas (OutA y OutB) y puede configurarse individualmente para la aplicación deseada: En modo de pulso, la salida se activa en cuanto se recibe una orden de conmutación. El hecho de que la salida se desactive automáticamente una vez transcurrido el tiempo almacenado en el decodificador evita el sobrecalentamiento de los accionamientos de accesorios accionados por solenoide. En modo momentáneo (compatible con K83), la salida permanece activa mientras se mantiene pulsado el botón del panel de control. Este modo de funcionamiento es adecuado para motores de desvío con interruptores de límite o para desacoplar vías. En modo continuo biestable (compatible con K84), las dos salidas se activan y desactivan alternativamente: Al pulsar el primer botón (rojo) del panel de control se activa la salida Out A. Permanece activa hasta que el botón asignado (verde) activa la salida B del mismo grupo de salida. Las salidas A y B funcionan como un interruptor de palanca. En el modo intermitente alterno, las salidas A y B de un par de salidas se activan alternativamente con una frecuencia de parpadeo ajustable. El parpadeo alterno se inicia con el comando "Straight/Green" del botón asignado y se detiene con el comando "Dynamic/Red". Opcionalmente, la salida también puede atenuarse gradualmente (efecto "zoom" para simular una lámpara incandescente). El selector de modo de funcionamiento del SwitchPilot 3 permite cambiar instantáneamente todos los pares de salidas simultáneamente al modo de funcionamiento "K83" o "K84", independientemente de su configuración.

Dado que el SwitchPilot 3 es compatible con RailCom®, todos los ajustes se pueden leer y modificar directamente durante su instalación. Al utilizarse con un ECoS, el SwitchPilot 3 detecta y muestra la posición real del desvío en motores de desvío compatibles. ¡Así, tendrá la seguridad de que su desvío ha cambiado de vía correctamente!

El SwitchPilot 3 se puede configurar de forma flexible tanto en la vía de programación con estaciones de control DCC como en la vía principal con POM ("Programación en la vía principal"), o bien se puede leer mediante CV de RailCom®. También puede aprender direcciones directamente mediante un botón de programación. Sin embargo, la forma más sencilla de configurarlo es mediante la pantalla OLED integrada y los tres botones de entrada: todos los ajustes se pueden consultar y modificar directamente en el decodificador. No es necesario programarlo a través de la estación de control. Es realmente muy sencillo. El ESU LokProgrammer se puede utilizar para actualizar el firmware.

Al igual que nuestros decodificadores para locomotoras, las salidas del SwitchPilot 3 también están protegidas en gran medida contra sobrecargas. Queremos que disfrute de su decodificador el mayor tiempo posible.
