ESU
Esu 59814
Ref. 59814

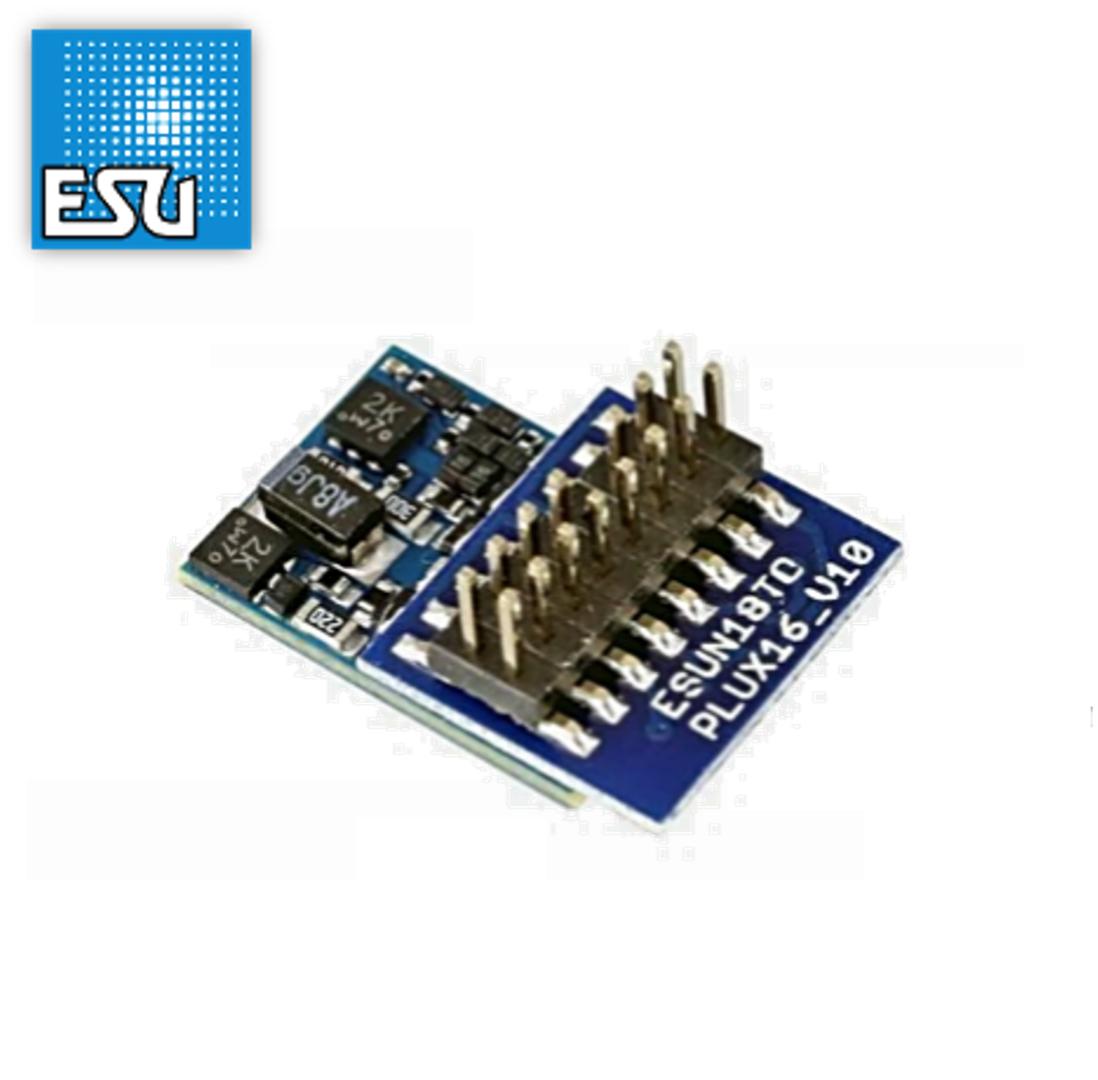

LokPilot 5 micro DCC/MM/SX/M4, PluX16.
Escalas N, TT.
El LokPilot 5 es el representante más importante de la familia LokPilot y es adecuado para casi todas las cuestiones relacionadas con locomotoras de ancho de vía H0 y 0.
Los decodificadores LokPilot 5 se ofrecen con todas las interfaces comunes.
El LokPilot 5 es un decodificador multiprotocolo. Admite el formato de datos DCC, así como Motorola®, Selectrix® y M4. En formato DCC, ofrece de serie de 14 a 128 pasos de velocidad, direcciones de 2 y 4 dígitos y hasta 32 funciones. Gracias a RailComPlus®, los decodificadores se registran automáticamente con una central de control digital compatible.
Admite todos los modos de programación DCC y, gracias a RailCom®, los valores CV se pueden leer en la vía principal mediante unidades de control compatibles. Dispone de registros auxiliares para unidades de control que solo pueden programar los CV del 1 al 255.
Los usuarios de Motorola® se benefician de hasta 28 niveles de velocidad en 255 direcciones. Tres direcciones Motorola® adicionales permiten activar 16 funciones. Un modo de programación integrado también permite la reprogramación con la reconocida unidad de control 6021.
El protocolo M4 permite el registro automático con paneles de control compatibles con mfx®. Están disponibles las 32 teclas de función posibles.
El decodificador LokPilot 5 reconoce las secciones de frenado Märklin®, así como los comandos ZIMO® HLU/ZACK y el sistema Lenz® ABC. También es posible frenar con módulos de frenado DCC o con voltaje CC. Además, se detendrá incluso con un diodo de frenado Selectrix® presente. La función de tren lanzadera ABC permite el traslado automático entre dos estaciones.
El decodificador LokPilot 5 se puede utilizar en maquetas de ferrocarril analógicas de corriente continua (CC) y corriente alterna (CA).
El decodificador cambia automáticamente entre los modos de funcionamiento sobre la marcha. En la mayoría de los casos, no es necesario ajustar ninguna configuración.
Sabemos que quieres que tus locomotoras sean lo más realistas posible. Por eso, hemos equipado el LokPilot 5 con numerosas salidas de función. Según la versión de la interfaz, cada decodificador LokPilot 5 ofrece al menos 10 salidas de función amplificadas, cada una con una corriente de salida de 250 mA. Las versiones con interfaz PluX22 o 21MTC añaden 4 salidas más para controlar servos o salidas de nivel lógico. Incluye todas las funciones de iluminación esenciales. El brillo de cada salida se puede ajustar individualmente. El decodificador admite el acoplamiento y desacoplamiento automático para acopladores ROCO®, Krois® y Telex®.
El control del motor del LokPilot 5 se ha mejorado sustancialmente. Una frecuencia de reloj PWM ajustable de 10 kHz a 50 kHz garantiza un funcionamiento excepcionalmente silencioso, especialmente con motores sin núcleo; el típico zumbido es cosa del pasado. El control de carga ahora se puede adaptar incluso a las situaciones más exigentes con hasta 10 CV. La exclusiva función "Autotune" permite que el decodificador se calibre automáticamente al motor. Con una corriente de motor de hasta 1,5 A, el decodificador LokPilot 5 proporciona potencia suficiente incluso para motores antiguos.
Si se desea, se puede conectar un PowerPack al LokPilot 5 para salvar tramos de vía sucios.
Por supuesto, todas las salidas de función y la salida del motor están protegidas contra sobrecargas. Queremos que disfrute de su decodificador el mayor tiempo posible.
| Datos técnicos | |
| Modos de funcionamiento: | |
| NMRA/DCC con 14, 28 y 128 pasos de velocidad, DCC RailCom® | |
| Direcciones DCC de 2 y 4 dígitos (direcciones cortas y largas) | |
| Motorola® digital (antiguo y nuevo), hasta 255 direcciones en modo Motorola®. | |
| Operación de accionamiento Selectrix® | |
| Funcionamiento M4 (registro automático con unidades de control compatibles con mfx®) | |
| Voltaje CC analógico (conmutable). Voltaje CA analógico (conmutable). | |
| Detección automática del modo de funcionamiento y ajuste del paso de velocidad DCC. | |
| Compatible con las secciones de frenado Lenz® LG100, Märklin®, Roco® y los comandos ZIMO® HLU. | |
| Compatibilidad con el modo de frenado ABC y la ruta del tren lanzadera ABC. | |
| Bit de polaridad invertida / Almacenamiento de estados operativos | |
| Modo de programación inteligente con Märklin® 6021® | |
| El modo de conducción en paralelo y la aceleración/desaceleración se pueden cambiar mediante un botón. | |
| Sección del controlador de velocidad: | |
| 2.0 Capacidad de carga continua | |
| Conexión de motores de CC sin núcleo y de CA (con imán permanente) | |
| Control silencioso y respetuoso con el motor, con una frecuencia de reloj de hasta 50 kHz. | |
| Salida del motor protegida contra sobrecargas. Control de carga de quinta generación (conmutable). | |
| Salidas de la función: | |
| 10 salidas de función amplificadas | |
| La versión con interfaz 21MTC incluye adicionalmente 2 salidas de nivel lógico y otras 2 salidas de nivel lógico en lugar de SUSI. | |
| Versión con interfaz PluX22, 2 salidas de nivel lógico en lugar de SUSI | |
| Capacidad de carga de 250 mA por salida amplificada | |
| Corriente total de todas las salidas funcionales: aprox. 500 mA. Las salidas están protegidas contra cortocircuitos. | |
| Las asignaciones de salida de las funciones son libremente seleccionables (mapeo de funciones). | |
| Dimensiones: | |
| 21,4 mm x 15,5 mm x 4,5 mm |
